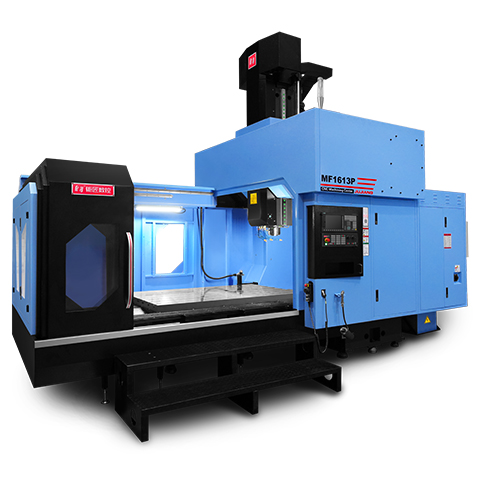

MF1613P龙门加工中心模具专用

MF1613P（西门子828D+直联式HSK-A63主轴）技术参数Technical Parameters

型号	model	单位（unit)
行程Travel
X轴行程	X-axis travel	mm	1600
Y轴行程	Y-axis travel	mm	1300
Z轴行程	Z-axis travel	mm	700
主轴端面至工作台面距离	Distance from guide plane to spindle center	mm	250-950
两立柱内侧中间距离	Gantry width （inside)	mm	1300
工作台面到横梁距离	Distance from table top to beam	mm	1100
工作台Worktable
工作台尺寸	Worktable size	mm	1800X1200
T型槽	Maximum load	mm	7-22-180
最大承重	Maximum load	kg	3000
主轴Spindle
主轴转速	Spindle Speed	rpm	15000
主轴功率	Spindle motor power	KW	11-42Kw
主轴锥孔	Spindle taper hole		A63-φ150
主轴弹簧夹头	Spindle collet chuck		C32
松刀方式	Unlock tool way		气动增压油缸打刀
进给率Federate
X/Y/Z轴快递位移	Ted X/Y/Z axis express displacement	mm/min	12000
切削进给率	Cutting feed rate	mm/min	8000
精度Accuracy
定位精度	Pointing accuracy	mm	±0.008/300
重复定位精度	Repeat ability accuracy	mm	±0.004/300
机床信息Machine information
机床外形尺寸	Machine dimension (L×W×H)	mm	420032003800
机床重量	Machine weight	kg	18000
电力需求（功率/电流）	Power requirement	KVA	35
