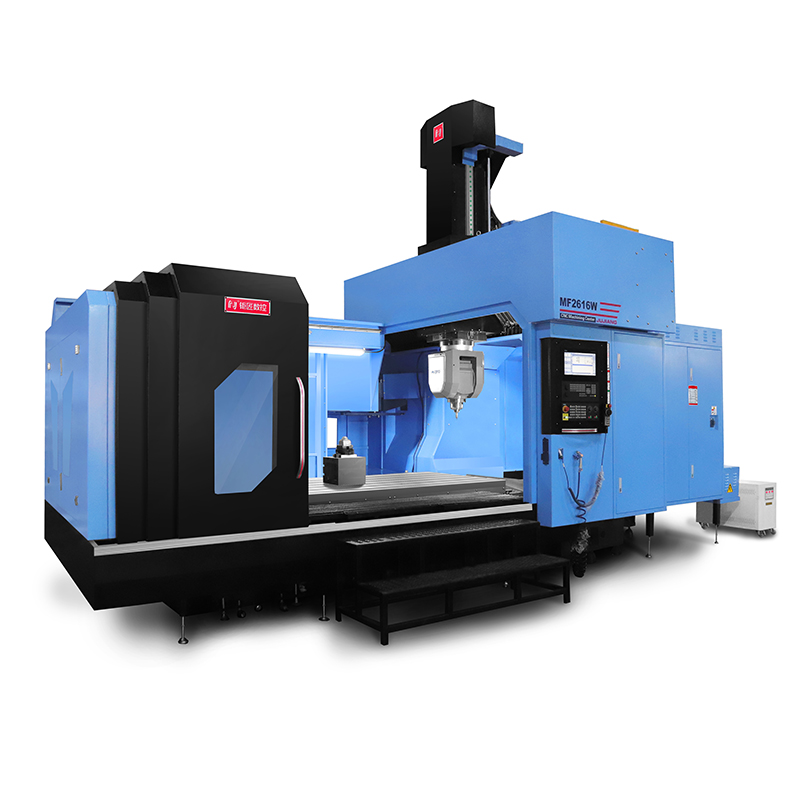

MF2616W五轴龙门加工中心

MF2616W(加高200)（西门子828D五轴四联动+五轴摇摆头+刀臂式32T刀库）

型号	model	单位
行程Travel
X轴行程	X-axis travel	mm	2660
Y轴行程	Y-axis travel	mm	2200
Z轴行程	Z-axis travel	mm	800
卧式时主轴中心线至工作台面距离	Distance from guide plane to spindle center	mm	240-1040
卧式时X向主轴端面最大距离		mm	2000
卧式时Y向主轴端面最大距离		mm	1500
龙门工件过宽	Distance from table top to beam	mm	1600
工作台Worktable
工作台尺寸	Worktable size	mm	2700X1400
T型槽	Maximum load	mm	7-22-200
最大承重	Maximum load	kg	8000
主轴Spindle
主轴转速	Spindle Speed	rpm	20000
主轴功率	Spindle motor power	KW	20Kw
主轴锥孔	Spindle taper hole		HSK-A63
松刀方式	Unlock tool way		气动增压油缸打刀
刀臂式刀库Tool magazine
刀库容量	Tool magazine Capacity	T	32
进给率Federate
X/Y/Z轴快递位移	Ted X/Y/Z axis express displacement	mm/min	15000
切削进给率	Cutting feed rate	mm/min	12000
精度Accuracy
定位精度	Pointing accuracy	mm	±0.005/300
重复定位精度	Repeat ability accuracy	mm	±0.003/300
机床信息Machine information
机床外形尺寸	Machine dimension (L×W×H)	mm	700043004200
机床重量	Machine weight	kg	24000
电力需求（功率/电流）	Power requirement	KVA	45
