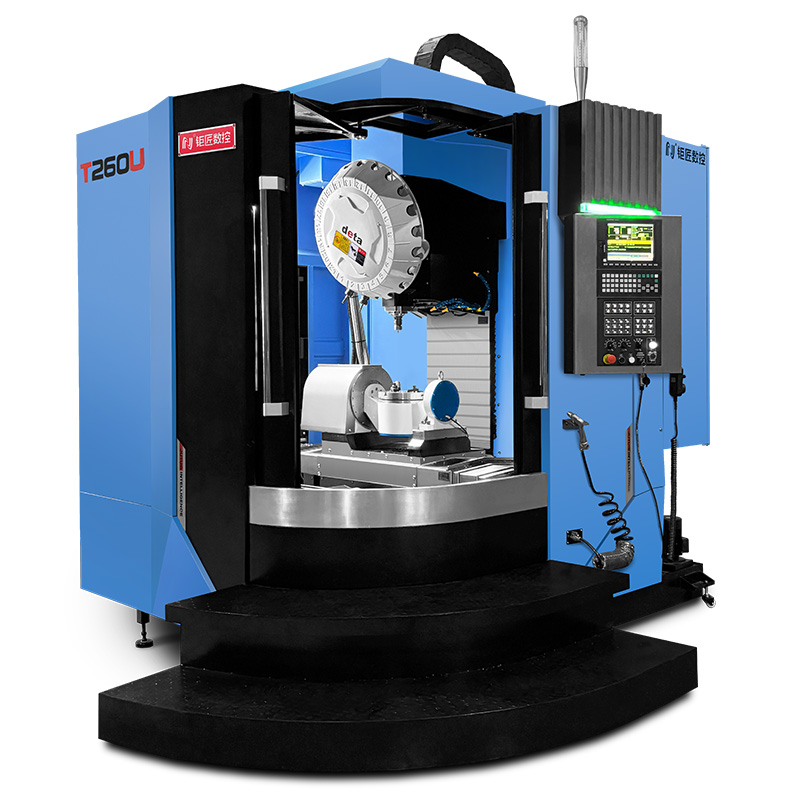

T260U五轴钻攻加工中心

T260U（新代220MA+直联式BT30主轴+夹臂式21T刀库）技术参数Technical Parameters

型号	model	单位
行程Travel
X轴行程	X-axis travel	mm	500
Y轴行程	Y-axis travel	mm	460
Z轴行程	Z-axis travel	mm	450
台面水平时主轴端面至盘面距离		mm	40-490
主轴中心至A轴旋转中心距离		mm	前330，后130
台面竖直时主轴轴线到台面最大距离		mm	内翻290,外翻90
最大工件直径（mm）		mm	Φ380
最大工件高度（mm）		mm	290(含夹具)
五轴转台Worktable
工作台盘面尺寸	Worktable size	mm	Φ260
最大承重	Maximum load	kg	50
T型槽	T-slot	mm	4-12-90°
盘面端面跳动		mm	0.005
盘面径面跳动		mm	0.005
轴类别			倾斜轴	旋转轴
额定扭矩		Nm	253	105
最大扭矩		Nm	748	332
额定电流		A	17.5	8.5
最大电流		A	63	30
额定转速		Rpm	200	200
最高转速		Rpm	200	250
额定电压		V	220	220
额定功率		Kw	5.3	2.2
最大功率		Kw	10.2	4.6
刹车夹紧扭矩		Nm	≥610	≥235
刹车复位气压		MPa	0.5-0.55	0.5-0.55
编码器		Biss-C	26bit	26bit
旋转角度		°	±110°	任意角度
冷却方式			水冷	自然冷却
定位精度		arcsec	±10	±10
重复定位精度		arcsec	±2	±2
主轴Spindle
主轴转速	Spindle Speed	rpm	20000
主轴功率	Spindle motor power	KW	5.5
主轴锥孔	Spindle taper hole		BT30
主轴套筒外径	Outside diameter of spindle sleeve	mm	Φ100
主轴弹簧夹头	Spindle collet chuck		ER25
松刀方式	Unlock tool way		机械式打刀
夹臂式刀库Tool magazine
刀库容量	Tool magazine Capacity	T	21
最大刀具长度	Max tool length	mm	150
最大刀具直径/临空刀	Maximum tool diameter	mm	60/80
最大刀具重量	Maximum tool weight	Kg	3
换刀时间	Tool change time	Sec	0.3~1.2
进给率Federate
X/Y/Z轴快递位移	Ted X/Y/Z axis express displacement	mm/min	48000
切削进给率	Cutting feed rate	mm/min	12000
精度Accuracy
定位精度	Pointing accuracy	mm	±0.003/300
重复定位精度	Repeat ability accuracy	mm	±0.002/300
机床信息Machine information
机床外形尺寸	Machine dimension (L×W×H)	mm	230023002650
机床重量	Machine weight	kg	3300
电力需求（功率/电流）	Power requirement	KVA	15

※由于本公司不断改进产品，因此本公司保留随时更改设计及规格和配置的权利且不另行通知，如蒙惠顾时，请确认规格是否变更！

T260U（新代220MA+直联式BT30主轴+夹臂式21T刀库）机型可选配置（另计费用）

序号	配件名称	产品型号	数量	备注
1	¨要选配接触式对刀仪	GZ66	1套	海纳川
2	¨要选配接触式对刀仪	TM26D	1套	美德龙
3	¨要选配接触式对刀仪	TS27R	1套	雷尼绍
4	¨要选无线测头	JW-80	1套	海纳川
5	¨要选进口陶瓷红宝石测针	A-5003-3709	1套	雷尼绍
6	¨要选配标定球		1套	国产
7	¨要选配大理石标尺	250X250	1套	国产
8	¨要选配DD五轴	RTMD260	1套	德玛特
9	¨要选配DD五轴	JKDC300A1	1套	健科
10	¨要选配DD五轴	JKDC300B1	1套	健科
11	¨要选配DD五轴	DAF320	1套	优比特
