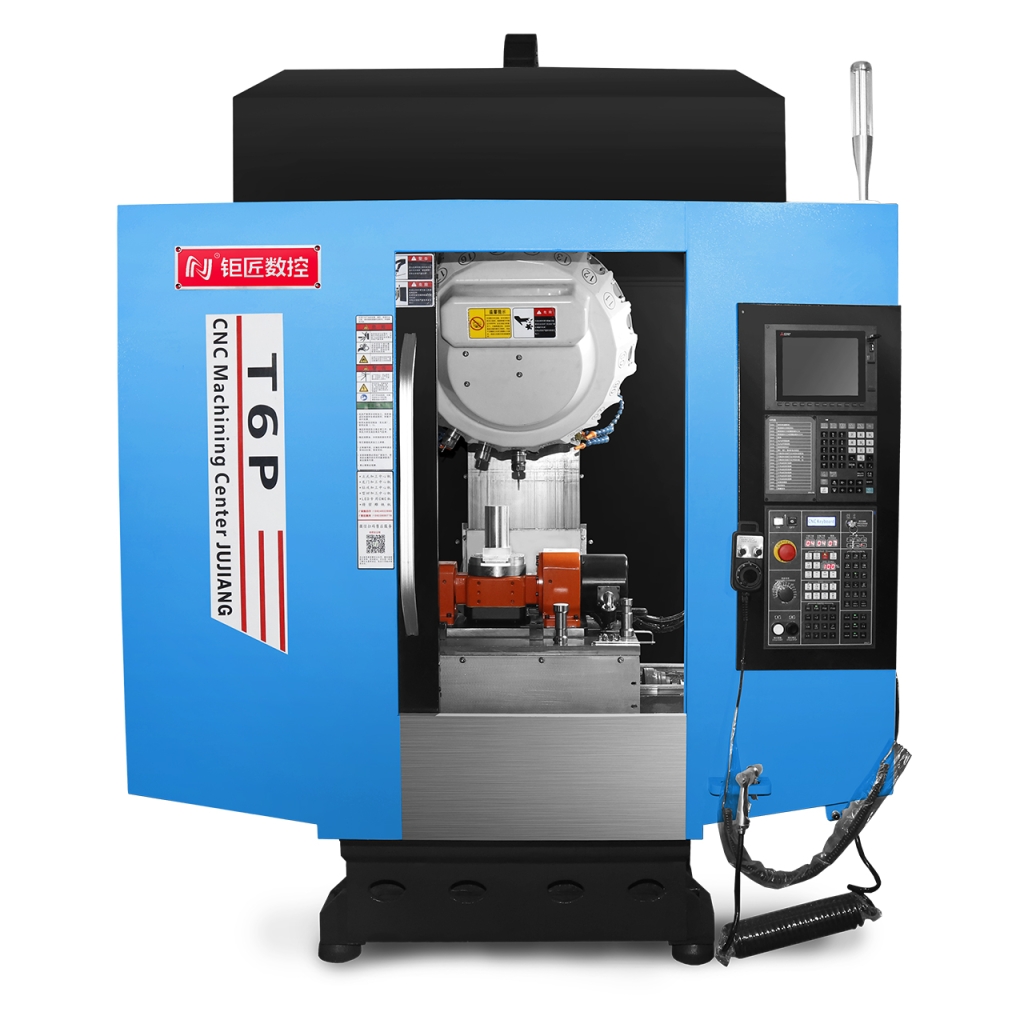

T6P（发那科5包系统+直联式BT30主轴）技术参数
Technical Parameters
| 型号 |
model |
单位（unit） |
|
| 行程Travel |
| X轴行程 |
X-axis travel |
mm |
600 |
| Y轴行程 |
Y-axis travel |
mm |
460 |
| Z轴行程 |
Z-axis travel |
mm |
320 |
| 主轴端面至工作台面距离 |
Distance from guide plane to spindle center |
mm |
180-500 |
| 工作台Worktable |
| 工作台尺寸 |
Worktable size (L×W) |
mm |
700*500 |
| 最大承重 |
Maximum load |
kg |
300 |
| T型槽 |
T-slot |
mm |
3-14-140 |
| 主轴Spindle |
| 主轴转速 |
Spindle Speed |
rpm |
20000 |
| 主轴功率 |
Spindle motor power |
KW |
5.5 |
| 主轴锥孔 |
Spindle taper hole |
|
ER25 |
| 松刀方式 |
Unlock tool way |
|
机械式 |
| 夹臂式刀库Tool magazine |
| 刀库容量 |
Tool magazine Capacity |
T |
21 |
| 最大刀具长度 |
Max tool length |
mm |
150 |
| 最大刀具直径/临空刀 |
Maximum tool diameter |
mm |
60/80 |
| 最大刀具重量 |
Maximum tool weight |
Kg |
3 |
| 换刀时间 |
Tool change time |
Sec |
0.3~1.2 |
| 进给率Federate |
| X/Y/Z轴快递位移 |
Ted X/Y/Z axis express displacement |
mm/min |
48000 |
| 切削进给率 |
Cutting feed rate |
mm/min |
12000 |
| 精度Accuracy |
| 定位精度 |
Pointing accuracy |
mm |
0.01 |
| 重复定位精度 |
Repeat ability accuracy |
mm |
0.005 |
| 机床信息Machine information |
| 机床外形尺寸 |
Machine dimension (L×W×H) |
mm |
1800*2400*2300 |
| 机床重量
|
Machine weight |
kg |
3200 |
| 电力需求（功率/电流） |
Power requirement |
KVA |
15 |
※由于本公司不断改进产品，因此本公司保留随时更改设计及规格和配置的权利且不另行通知，
如蒙惠顾时，请确认规格是否变更！
T6P（发那科5包系统+直联式BT30主轴）机型可选配置（收费）
| 序号 |
配件名称 |
产品型号 |
数量 |
备 注 |
| 1 |
¨要选配五轴（涡轮蜗杆） |
本体FAR125电机+驱动 |
1套 |
|
| 2 |
¨要选配五轴（谐波齿轮） |
本体J160电机+驱动 |
1套 |
|
| 3 |
¨要选配四轴（本体） |
本体AR170，驱动+电机 |
1套 |
|
| 4 |
¨要选配四轴（本体+圆盘尾座） |
本体AR170，驱动+电机，圆盘尾座RTA170，L块，桥板 |
1套 |
|
| 5 |
¨要选配四轴（本体+顶尖尾座） |
本体AR170，驱动+电机，TJ170顶尖尾座，卡盘法兰 |
1套 |
|
| 6 |
¨要选配平口钳 |
6寸 |
1个 |
|
| 8 |
¨要选配折光仪 |
手持式0-60 |
1个 |
|
| 9 |
¨要选配 锁刀扳手 |
ER25锁刀扳手 |
1把 |
|
| 10 |
¨要选配锁刀座 |
BT30带卡位锁刀座 |
1个 |
|
| 11 |
¨要选配精密刀头 |
BT30-ER25-70mm（带卡位） |
1个 |
|
| 12 |
¨要选配精密弹簧夹 |
ER25 4/6/8/10/12 |
各1个 |
|
| 13 |
¨要选配U盘 |
|
1个 |
|
| 14 |
¨要选配 组合压板 |
M12组合压板 |
1套 |
|
T6P（新代22MA系统+直联式BT30主轴）机型可选配置（收费）
| 序号 |
配件名称 |
产品型号 |
数量 |
备 注 |
| 1 |
¨要选配五轴（涡轮蜗杆） |
本体FAR125电机+驱动 |
1套 |
|
| 2 |
¨要选配五轴（谐波齿轮） |
本体J160电机+驱动 |
1套 |
|
| 3 |
¨要选配四轴（本体） |
本体AR170，驱动+电机 |
1套 |
|
| 4 |
¨要选配四轴（本体+圆盘尾座） |
本体AR170，驱动+电机，圆盘尾座RTA170，L块，桥板 |
1套 |
|
| 5 |
¨要选配四轴（本体+顶尖尾座） |
本体AR170，驱动+电机，TJ170顶尖尾座，卡盘法兰 |
1套 |
|
| 6 |
¨要选配平口钳 |
6寸 |
1个 |
|
| 8 |
¨要选配折光仪 |
手持式0-60 |
1个 |
|
| 9 |
¨要选配 锁刀扳手 |
ER25锁刀扳手 |
1把 |
|
| 10 |
¨要选配锁刀座 |
BT30带卡位锁刀座 |
1个 |
|
| 11 |
¨要选配精密刀头 |
BT30-ER25-70mm（带卡位） |
1个 |
|
| 12 |
¨要选配精密弹簧夹 |
ER25 4/6/8/10/12 |
各1个 |
|
| 13 |
¨要选配U盘 |
|
1个 |
|
| 14 |
¨要选配 组合压板 |
M12组合压板 |
1套 |
|
T6P（三菱M80B系统+直联式BT30主轴+夹臂式21T伺服刀库）
机型可选配置（另计费用）
| 序号 |
配件名称 |
产品型号 |
数量 |
备 注 |
| 1 |
¨要选配五轴（涡轮蜗杆） |
本体FAR125电机+驱动 |
1套 |
|
| 2 |
¨要选配五轴（涡轮蜗杆） |
本体FAR170电机+驱动 |
1套 |
|
| 3 |
¨要选配五轴（谐波齿轮） |
本体JS125L电机+驱动 |
1套 |
|
| 4 |
¨要选配五轴（谐波齿轮） |
本体JS170L电机+驱动 |
1套 |
|
| 5 |
¨要选配四轴（本体） |
本体AR170，驱动+电机 |
1套 |
|
| 6 |
¨要选配四轴（本体+圆盘尾座） |
本体AR170，驱动+电机，圆盘尾座RTA170，L块，桥板 |
1套 |
|
| 7 |
¨要选配四轴（本体+顶尖尾座） |
本体AR170，驱动+电机，TJ170顶尖尾座，卡盘法兰 |
1套 |
|
| 8 |
¨要选配四轴（本体） |
本体AR210，驱动+电机 |
1套 |
|
| 9 |
¨要选配四轴（本体+圆盘尾座） |
本体AR210，驱动+电机，圆盘尾座RTA210，L块，桥板 |
1套 |
|
| 10 |
¨要选配四轴（本体+顶尖尾座） |
本体AR210，驱动+电机，TJ210顶尖尾座，卡盘法兰 |
1套 |
|
| 11 |
¨要选配平口钳 |
6寸 |
1个 |
|
| 12 |
¨要选配折光仪 |
手持式0-60 |
1个 |
|
| 13 |
¨要选配 锁刀扳手 |
ER25锁刀扳手 |
1把 |
|
| 14 |
¨要选配锁刀座 |
BT30带卡位锁刀座 |
1个 |
|
| 15 |
¨要选配精密刀头 |
BT30-ER25-70mm（带卡位） |
1个 |
|
| 16 |
¨要选配精密弹簧夹 |
ER25 4/6/8/10/12 |
各1个 |
|
| 17 |
¨要选配U盘 |
|
1个 |
|
| 18 |
¨要选配 组合压板 |
M12组合压板 |
1套 |
|
