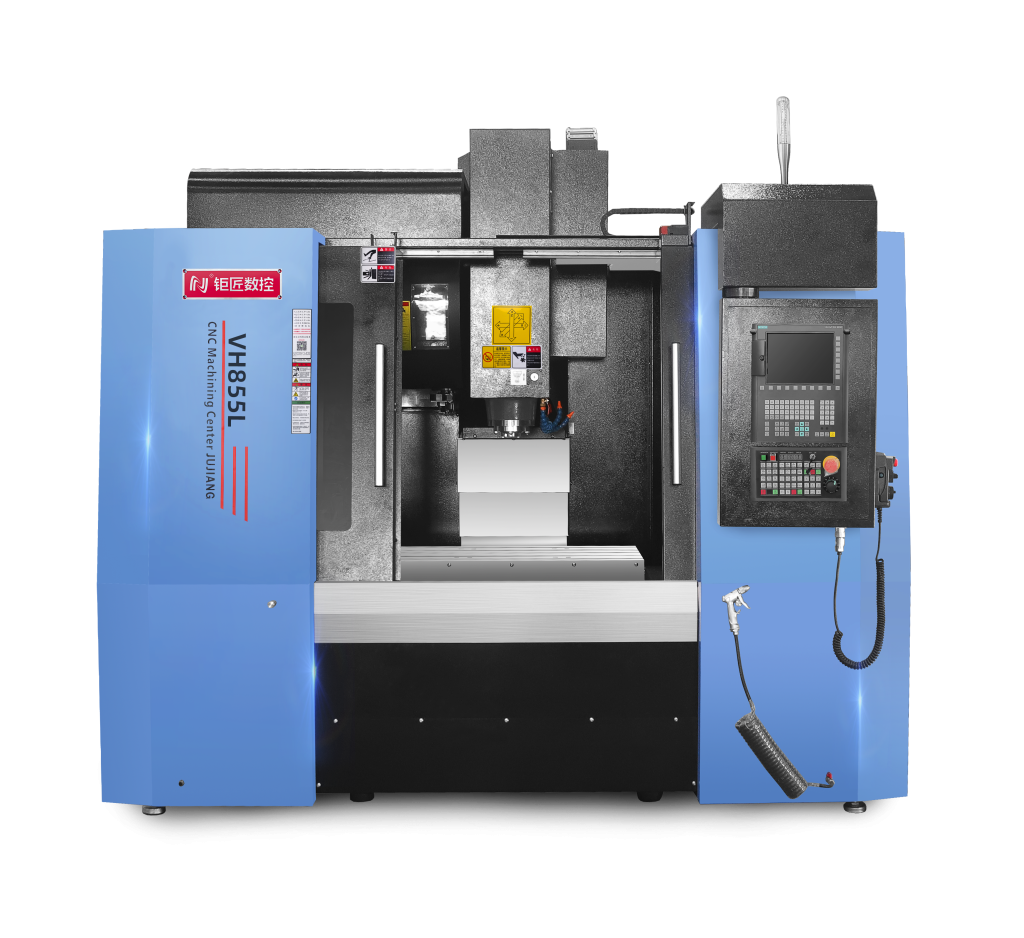

VH855L-高速立式加工中心

VH855L（西门子828D+直联式BT40主轴+刀臂式24T刀库)技术参数

Technical Parameters

型号	model	单位（unit)
行程Travel
X轴行程	X-axis travel	mm	850
Y轴行程	Y-axis travel	mm	550
Z轴行程	Z-axis travel	mm	550
主轴端面至工作台面距离	Distance from guide plane to spindle center	mm	120-670
主轴中心线到立柱线轨之距离		mm	600
工作台Worktable
工作台尺寸	Worktable size (L×W)	mm	1000×550
最大承重	Maximum load	kg	500
T型槽	T-slot	mm	5-18-90
主轴Spindle
主轴转速	Spindle Speed	rpm	12000
主轴功率	Spindle motor power	KW	11
主轴锥孔	Spindle taper hole		BT40-φ150
主轴弹簧夹头	Spindle collet chuck		C32
松刀方式	Unlock tool way		气动增压油缸打刀
刀臂式刀库Tool magazine
刀库容量	Tool magazine Capacity	T	24
进给率Federate
X/Y/Z轴快递位移	Ted X/Y/Z axis express displacement	mm/min	48000
切削进给率	Cutting feed rate	mm/min	12000
精度Accuracy
定位精度	Pointing accuracy	mm	±0.003/300
重复定位精度	Repeat ability accuracy	mm	±0.002/300
机床信息Machine information
机床外形尺寸	Machine dimension (L×W×H)	mm	265025002600
机床重量	Machine weight	kg	4500
电力需求（功率/电流）	Power requirement	KVA	25
