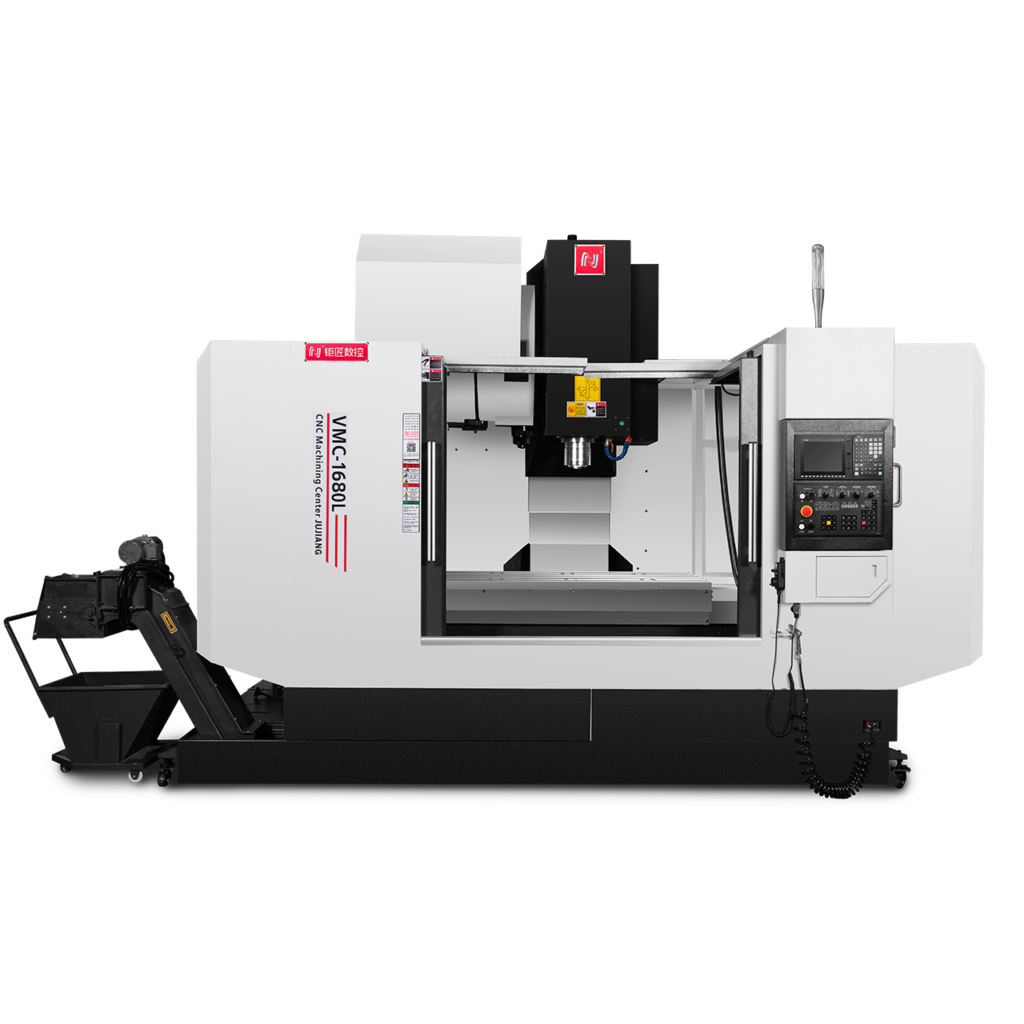

VMC-1680L立式加工中心（两线一硬）

VMC1680L（三菱M80B+皮带式BT50主轴+刀臂式24T刀库）技术参数

Technical Parameters

型号	model	单位（unit)
行程Travel
X轴行程	X-axis travel	mm	1600
Y轴行程	Y-axis travel	mm	800
Z轴行程	Z-axis travel	mm	700
主轴端面至工作台面距离	Distance from guide plane to spindle center	mm	130-830
主轴中心线到立柱线轨之距离	Distance from spindle center to column rail	mm	872.5
工作台Worktable
工作台尺寸	Worktable size (L×W)	mm	1700×800
最大承重	Maximum load	kg	1500
T型槽	T-slot	mm	5-18-125
主轴Spindle
主轴转速	Spindle Speed	rpm	8000
主轴功率	Spindle motor power	KW	18.5
主轴锥孔	Spindle taper hole		BT50-φ155
主轴弹簧夹头	Spindle collet chuck		C42
松刀方式	Unlock tool way		气动增压油缸打刀
刀臂式刀库Tool magazine
刀库容量	Tool magazine Capacity	T	24
进给率Federate
X/Y/Z轴快递位移	Ted X/Y/Z axis express displacement	mm/min	20000/20000/16000
切削进给率	Cutting feed rate	mm/min	10000
精度Accuracy
定位精度	Pointing accuracy	mm	±0.003/300
重复定位精度	Repeat ability accuracy	mm	±0.002/300
机床信息Machine information
机床外形尺寸	Machine dimension (L×W×H)	mm	440032003400
机床重量	Machine weight	kg	11500
电力需求（功率/电流）	Power requirement	KVA	35

※由于本公司不断改进产品，因此本公司保留随时更改设计及规格和配置的权利且不另行通知，

如蒙惠顾时，请确认规格是否变更！

VMC1680L（三菱M80B+皮带式BT50主轴+刀臂式24T刀库）机型可选配置（另计费用）

序号	配件名称	产品型号	数量	备注
1	¨要选配五轴（涡轮蜗杆）	本体FHR255电机+驱动	1套
2	¨要选配五轴（涡轮蜗杆）	本体FHR320电机+驱动	1套
3	¨要选配五轴（涡轮蜗杆）	本体FHR400电机+驱动	1套
4	¨要选配五轴（谐波齿轮）	本体JS255电机+驱动	1套
5	¨要选配四轴（本体）	本体HR255，驱动+电机	1套
6	¨要选配四轴（本体+圆盘尾座）	本体HR255，驱动+电机，圆盘尾座RTH255，L块，桥板	1套
7	¨要选配四轴（本体+顶尖尾座）	本体HR255，驱动+电机，TJ210顶尖尾座，卡盘法兰	1套
8	¨要选配四轴（本体）	本体HR320，驱动+电机	1套
9	¨要选配四轴（本体+圆盘尾座）	本体HR320，驱动+电机，圆盘尾座RTH320，L块，桥板	1套
10	¨要选配四轴（本体+顶尖尾座）	本体HR320，驱动+电机，TJ320顶尖尾座，卡盘法兰	1套
11	¨要选配四轴（本体）	本体HR400，驱动+电机	1套
12	¨要选配四轴（本体+圆盘尾座）	本体HR400，驱动+电机，圆盘尾座RTH400，L块，桥板	1套
13	¨要选配四轴（本体+顶尖尾座）	本体HR320，驱动+电机，TJ400顶尖尾座，卡盘法兰	1套
14	¨要选配平口钳	6寸	1个
15	¨要选配折光仪	手持式0-60	1个
16	¨要选配锁刀扳手	C42专用	1把
17	¨要选配锁刀座	BT50带卡位锁刀座	1个
18	¨要选配精密刀头	BT50-C42-110(带卡位）	1个
19	¨要选配精密弹簧夹	C42 6/8/10/12/16/20	各1个
20	¨要选配U盘		1个
21	¨要选配组合压板	M16组合压板	1套
22	¨要选配链式排屑机		1套
23	¨要选配双螺杆排屑机		1套
24	¨要选配皮带式BT50-190-8000主轴
